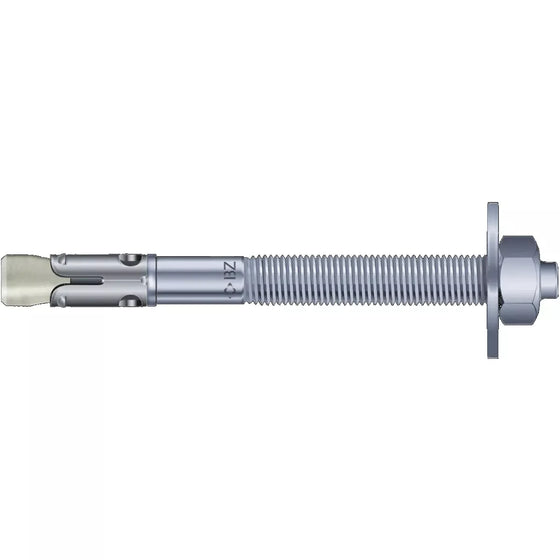

Maximale Leistung und Flexibilität mit dem Bolzenanker BZ-UH plus

Effiziente Montage und vielseitige Anwendungsmöglichkeiten dank innovativer Technik

Der Bolzenanker BZ-UH plus überzeugt durch seine hohe Leistungsfähigkeit und einfache Montage. Er eignet sich für eine Vielzahl von Anwendungen und bietet dank seiner beiden zugelassenen Verankerungstiefen und dem langen Gewinde maximale Flexibilität. Die reduzierte Verankerungstiefe spart Zeit beim Bohren und reduziert den Montageaufwand. Mit dem Einsatz eines Saugbohrers entfällt sogar das Ausblasen des Bohrloches.

Erhöhte Belastbarkeit: Die Bolzenanker BZ plus M8 M20 sind bis zu einer Ankerlänge von 210 mm auch für den Einsatz unter seismischer Einwirkung C1 und C2 zugelassen. Durch die Verwendung der neuen Verfüllscheiben VS können die zulässigen Lasten unter seismischer Einwirkung nochmals deutlich erhöht werden.

Erhöhter Korrosionsschutz: Der diffusionsverzinkte Bolzenanker BZ plus sh mit einer Schichtdicke von mehr als 40 µm bietet einen erhöhten Korrosionsschutz.

Speziell für den Holzbau: Die BZ-UH-plus-Ausführung steht auch mit der U-Scheibe DIN EN ISO 7094 (DIN 440) zur Verfügung. (Scheibe gemäß Holzbaunorm DIN 1052)

Anwendung: Verankerung mittelschwerer bis schwerer Lasten im gerissenen und ungerissenen Beton: Stützen, Stahlträger, Geländerbefestigungen, Kabeltrassen, Rohrtrassen, Holzkonstruktionen, Konsolen. Befestigungen in Erdbebengebieten u.ä.

Bauaufsichtlich zugelassen: Europäisch Technische Zulassung, Option 1, gerissener Beton, Zul.-Nr.ETA-99/0010 8 bis 24 für Stahl galvanisch verzinkt.

Montageanweisung: Montage nur mit Drehmomentschlüssel zugelassen.

Vorteile: Zugelassen für die Verwendung

• im gerissenen und ungerissenen Beton (Option 1)
• unter seismischen Einwirkungen der Kategorie C1 und C2 (M8 bis M20, maximale Ankerlänge 210 mm)
• unter Brandeinwirkung (R30-R120)
• in druckfestem Naturstein (ohne Zulassung)
• Zwei Verankerungstiefen für mehr Flexibilität (M8 bis M16, maximale Ankerlänge 210 mm)
• Montage mit reduzierter Verankerungstiefe spart Bohraufwand und Zeit beim Setzvorgang
• Montage mit Standardverankerungstiefe bietet höchste, zulässige Lasten
• Die kurzen s-Versionen in den Dimensionen M8 bis M16 sind besonders wirtschaftlich
• Geeignet für Vor-, Durchsteck- und auch Abstandsmontage
• Geeignet für die Installation von Sprinkler-Systemen nach den Anforderungen des VdS
• FM-Zulassung für die Installation von Sprinkler Systemen (M10 bis M16)
• Schockzulassung des Bundesamtes für Bevölkerungsschutz, Schweiz
