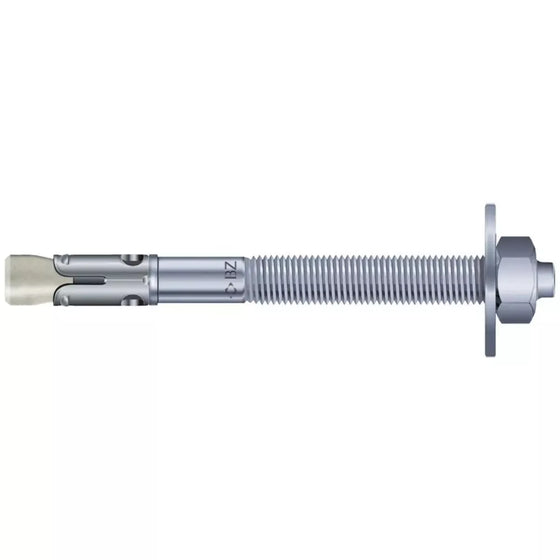

Maximale Leistung und Flexibilität mit dem Bolzenanker MKT BZ-UH plus 12-105-125/200 vz

Vielseitig einsetzbar und einfach zu montieren - der Bolzenanker für Profis

Der Bolzenanker BZ plus mit Europäischer Technischer Bewertung ist aufgrund seiner hohen Leistungsfähigkeit und seiner einfachen und schnellen Montage für eine Vielzahl von Anwendungen die erste Wahl. Seine beiden zugelassenen Verankerungstiefen ermöglichen in Kombination mit dem langen Gewinde einen flexiblen Einsatz, wobei die reduzierte Verankerungstiefe Zeit beim Bohren spart und den Montageaufwand minimiert. Mit einem Saugbohrer entfällt sogar das Ausblasen des Bohrloches.

Anwendung: Verankerung mittelschwerer bis schwerer Lasten im gerissenen und ungerissenen Beton: Stützen, Stahlträger, Geländerbefestigungen, Kabeltrassen, Rohrtrassen, Holzkonstruktionen, Konsolen. Auch für Befestigungen in Erdbebengebieten geeignet.

Bauaufsichtlich zugelassen: Europäisch Technische Zulassung, Option 1, gerissener Beton, Zul.-Nr.ETA-99/0010 8 bis 24 für Stahl galvanisch verzinkt.

Montageanweisung: Montage nur mit Drehmomentschlüssel zugelassen.

Vorteile: Zugelassen für die Verwendung im gerissenen und ungerissenen Beton (Option 1), unter seismischen Einwirkungen der Kategorie C1 und C2 (M8 bis M20, maximale Ankerlänge 210 mm) und unter Brandeinwirkung (R30-R120). Geeignet für die Verwendung in druckfestem Naturstein (ohne Zulassung). Zwei Verankerungstiefen für mehr Flexibilität (M8 bis M16, maximale Ankerlänge 210 mm). Montage mit reduzierter Verankerungstiefe spart Bohraufwand und Zeit beim Setzvorgang. Montage mit Standardverankerungstiefe bietet höchste, zulässige Lasten. Besonders wirtschaftlich: Die kurzen s-Versionen in den Dimensionen M8 bis M16. Geeignet für Vor-, Durchsteck- und auch Abstandsmontage. Geeignet für die Installation von Sprinkler-Systemen nach den Anforderungen des VdS. FM-Zulassung für die Installation von Sprinkler Systemen (M10 bis M16). Schockzulassung des Bundesamtes für Bevölkerungsschutz, Schweiz.

Merkmale

• Beschichtung: vz
• Güte: ST
• Gewinde (d x L): M 12 x 141 mm
• Typ: BZ-UH plus
• Material: Stahl galvanisch verzinkt
• Nutzlänge tfix,min-tfix,max: 105 / 125 mm
• Scheibendurchmesser x Dicke: 44 x 4 mm
• Min. Bohrlochtiefe bei Durchsteckmontage h2: 90
• Bohrernenndurchmesser d0: 12
• Kraftangriff: SW 19
• Dübellänge: 200

Hinweise: (Scheibe gemäß Holzbaunorm DIN 1052)
