Verlässliche Verankerung mit dem fischer Einschlaganker EA II M10 (50)

Optimale Sicherheit und Flexibilität für Ihre Befestigungsprojekte

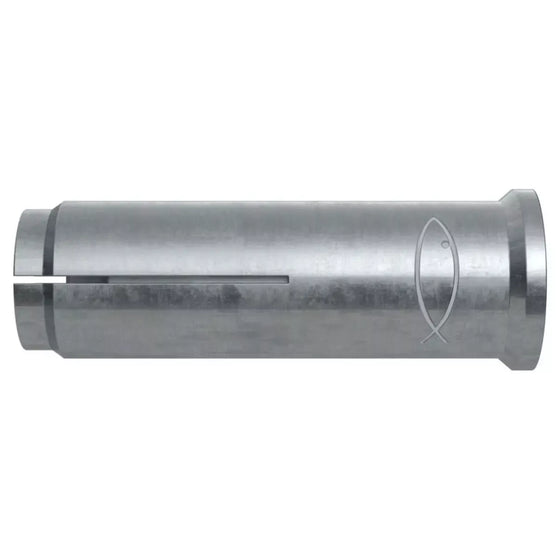

Der fischer Einschlaganker EA II M10 (50) ist Ihr zuverlässiger Partner für die Verankerung von Sprinkleranlagen, Kabeltrassen und Konsolen im Innen- und Außenbereich. Hergestellt aus galvanisch verzinktem Stahl und nicht rostendem Stahl, bietet dieser Innengewindeanker eine hohe Stabilität und Langlebigkeit. Mit der Europäischen Technischen Bewertung für ungerissenen Beton, der Zulassung für die Mehrfachbefestigung von nicht tragenden Systemen und der Brandeignung nach Feuerwiderstandsklasse 120, bietet der fischer Einschlaganker ein Plus an Sicherheit.

Anwendung: Ideal für Rohr- und Lüftungsleitungen, Sprinkleranlagen, Kabeltrassen und Leitern, Gitter, Stahlkonstruktionen, Maschinen, Konsolen, Schalungsstützen.

Bauaufsichtlich zugelassen: Zugelassen für Beton C20/25 bis C50/60, gerissen und Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen; Geeignet für Beton C20/25 bis C50/60, ungerissen; Beton C12/15; Naturstein mit dichtem Gefüge.

Eigenschaften: Geringe Setztiefen, leichtes Lösen und erneutes Befestigen der Anbauteile möglich. Der Innengewindeanker EA II hat einen angeformten Rand, der ein Tieferrutschen bei zu tief gebohrten Löchern verhindert. Optische Setzkontrolle durch eine Prägung beim Einschlagen mit dem Setzwerkzeug EAW.

Montageanweisung: Einschlaganker sind wegkontrolliert. Für das Anziehen der Schrauben oder Kontermuttern ist ein Drehmomentschlüssel vorgeschrieben.

Vorteile: Angeprägter Rand verhindert Tieferrutschen der Ankerhülse und sichert problemlose Schlagmontage; metrisches Innengewinde erlaubt Verwendung handelsüblicher Schrauben oder Gewindestangen für ideale Anpassung an die Anwendung; Maschinensetzgerät EMS ermöglicht kräfteschonende Montage bei Serieninstallationen.

• Beschichtung: vz
• Güte: ST
• Typ: EA II
• Material: Stahl galvanisch verzinkt
• Gewinde: M 10
• Min. Einschraubtiefe: 10 mm
• Max. Einschraubtiefe: 17 mm
• Bohrernenndurchmesser d0: 12
• Min. Bohrlochtiefe: 43
• Dübellänge: 40

Hinweise: Bei Verwendung des Fischer Setzwerkzeuges EAW H Plus entfallen die bei vielen Einschlagankern üblichen Probebelastungen.
