Vertrauen Sie auf die Stärke des fischer Einschlagankers EA II M10 R

Verlässliche Verankerung für Innen- und Außenbereiche mit dem fischer Einschlaganker EA II M10 R

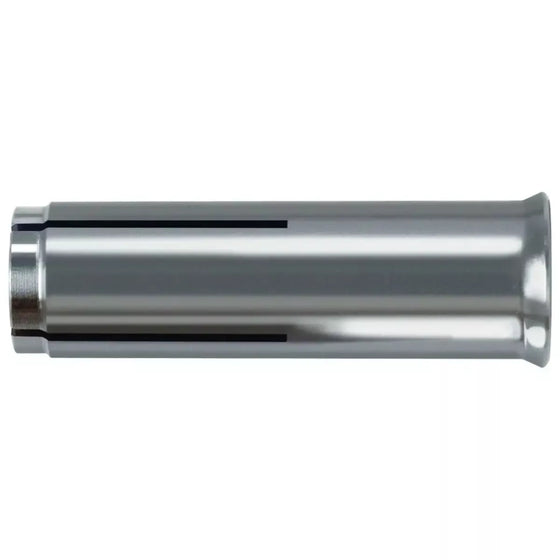

Der fischer Einschlaganker EA II M10 R ist ein hochwertiger Innengewindeanker aus galvanisch verzinktem Stahl und nicht rostendem Stahl. Er ist die ideale Lösung für die Verankerung von Sprinkleranlagen, Kabeltrassen und Konsolen im Innen- und Außenbereich. Mit der Europäischen Technischen Bewertung für ungerissenen Beton, der Zulassung für die Mehrfachbefestigung von nicht tragenden Systemen und der Brandeignung nach Feuerwiderstandsklasse 120 bietet er ein Plus an Sicherheit. Der Anker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt und der angeprägte Rand verhindert das Tieferrutschen.

Anwendung: Rohr- und Lüftungsleitungen, Sprinkleranlagen, Kabeltrassen und Leitern, Gitter, Stahlkonstruktionen, Maschinen, Konsolen, Schalungsstützen.

Bauaufsichtlich zugelassen: Zugelassen für Beton C20/25 bis C50/60, gerissen und Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen; Geeignet für Beton C20/25 bis C50/60, ungerissen; Beton C12/15; Naturstein mit dichtem Gefüge.

Eigenschaften: Geringe Setztiefen. Leichtes, auch mehrfaches Lösen und erneutes Befestigen der Anbauteile möglich. Der Innengewindeanker EA II hat einen angeformten Rand, der ein Tieferrutschen bei zu tief gebohrten Löchern verhindert. Optische Setzkontrolle durch eine Prägung beim Einschlagen mit dem Setzwerkzeug EAW.

Montageanweisung: Einschlaganker sind wegkontrolliert. Trotzdem ist für das Anziehen der Schrauben oder Kontermuttern ein Drehmomentschlüssel vorgeschrieben.

Vorteile: Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt; Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung; Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.

• Beschichtung: blk
• Güte: R
• Typ: EA II R
• Material: nicht rostender Stahl
• Gewinde: M 10
• Min. Einschraubtiefe: 10 mm
• Max. Einschraubtiefe: 17 mm
• Bohrernenndurchmesser d0: 12
• Min. Bohrlochtiefe: 43
• Dübellänge: 40

Hinweise: Bei Verwendung des Fischer Setzwerkzeuges EAW H Plus entfallen die bei vielen Einschlagankern üblichen Probebelastungen.
