Verstärken Sie Ihre Arbeit mit dem fischer Einschlaganker EA II M12 D (25)

Ein zuverlässiger Innengewindeanker für Diamantbohrgeräte und Diamantsägen

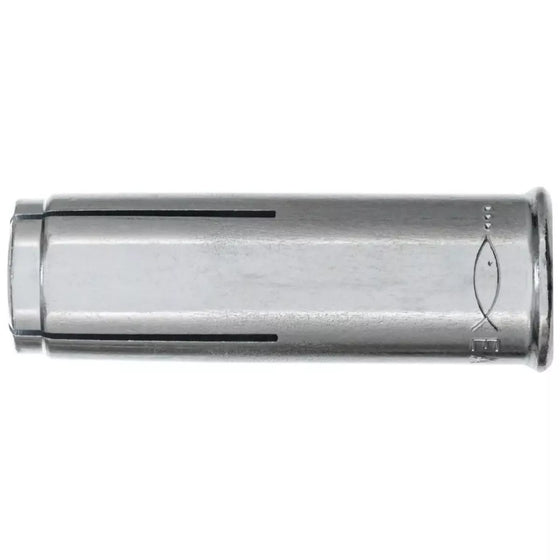

Der fischer Einschlaganker EA II 12 ist ein Innengewindeanker aus galvanisch verzinktem Stahl, der sich ideal für die Verankerung von Diamantbohrgeräten und Diamantsägen eignet. Die Ankerhülse ist verstärkt, um die Lasten aufzunehmen und der Anker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EHS Plus wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung ist kein Drehmoment auf die Schraube aufzubringen.

Anwendung: Rohr- und Lüftungsleitungen, Sprinkleranlagen, Kabeltrassen und Leitern, Gitter, Stahlkonstruktionen, Maschinen, Konsolen, Schalungsstützen, Diamant- und Kernbohrgeräte.

Bauaufsichtlich zugelassen: Geeignet für: Beton C12/15; Naturstein mit dichtem Gefüge.

Eigenschaften: Geringe Setztiefen. Leichtes, auch mehrfaches Lösen und erneutes Befestigen der Anbauteile möglich. Der Innengewindeanker EA II hat einen angeformten Rand, der ein Tieferrutschen bei zu tief gebohrten Löchern verhindert. Optische Setzkontrolle durch eine Prägung beim Einschlagen mit dem Setzwerkzeug EAW.

Montageanweisung: Einschlaganker sind wegkontrolliert. Trotzdem ist für das Anziehen der Schrauben oder Kontermuttern ein Drehmomentschlüssel vorgeschrieben.

Vorteile: Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt; Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung; Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage; Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.

• Merkmale: Beschichtung: vz, Güte: ST, Typ: EA II, Material: Stahl galvanisch verzinkt, Gewinde: M 12, Min. Einschraubtiefe: 12 mm, Max. Einschraubtiefe: 22 mm, Bohrernenndurchmesser d0: 16, Min. Bohrlochtiefe: 54, Dübellänge: 50.

Hinweise: Bei Verwendung des Fischer Setzwerkzeuges EAW H Plus entfallen die bei vielen Einschlagankern üblichen Probebelastungen.
