Optimieren Sie Ihre Konstruktionen mit dem Lindapter AAF12 fvz

Ein vielseitiges und robustes Befestigungselement für eine Vielzahl von Anwendungen

Der Lindapter AAF12 fvz ist ein hochwertiges Befestigungselement, das für seine Robustheit und Vielseitigkeit bekannt ist. Es ist mit Schrauben der Güte 8.8 und 10.9 einsetzbar, wobei unterschiedliche Werte zum Tragen kommen. Für größere Flanschdicken stehen die Unterlegscheiben Typ AFP1, AFP2 und AAFP3 zur Verfügung. Die Schubkräfte gelten für den Typ AAF und die Zwischenplatte in feuerverzinkter Ausführung.

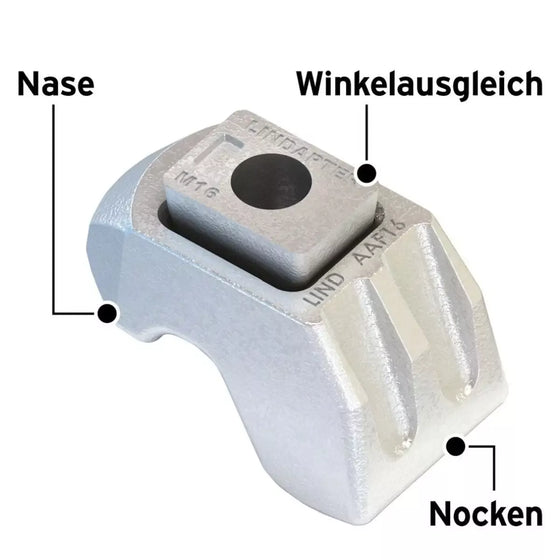

Anwendung: Die neue zweiteilige, selbstjustierende Trägerklemme ist eine Ergänzung zum Lindapter Typ AF. Beide Bauteile haben die gleichen Traglasten, wobei der AAF durch seine Geometrie einfacher an unterschiedlichen Flanschstärken zu montieren ist.

Bauaufsichtlich zugelassen: Zulassungen: ETA, CE-Kennzeichnung, TÜV

Eigenschaften: Der Typ AAF hat einen stufenlosen Klemmbereich und besteht aus speziellem Sphäroguss mit hoher Festigkeit auch bei niedrigen Temperaturen.

Montageanweisung: Verwendung von Schrauben der Festigkeitsklassen 8.8 und 10.9 nach 14399-1.

Vorteile: internationale Zulassungen- kein Bohren oder Schweißen- keine Beschädigung des Korrosionsschutzes- Justierbarkeit während der Montage- einfache und kostengünstige Montage- keine Spezialwerkzeuge erforderlich.

• Merkmale: Abmessung T: 26 - 35 mm, Beschichtung: tZn, Güte: ST, Material: feuerverzinkter Stahl, Abmessung Y: 25 - 34 mm, Abmessung X: 27 - 49 mm, Schraube Z: M 12, Klemmbereich V: 5 - 26 mm

Hinweise: Der Typ AAF ist einsetzbar mit Schrauben der Güte 8.8 und 10.9, wobei unterschiedliche Werte zum Tragen kommen (siehe Auswahltabelle).
