Maximieren Sie Ihre Konstruktionseffizienz mit Lindapter AF16 mittel fvz

Ein vielseitiges und robustes Befestigungselement für anspruchsvolle Anwendungen

Der Lindapter AF16 mittel fvz ist ein hochwertiges Befestigungselement, das speziell für den Einsatz mit Schrauben der Güte 8.8 und 10.9 entwickelt wurde. Es bietet eine Vielzahl von Anwendungsmöglichkeiten und ist besonders geeignet für die Montage an Stahlprofilen mit unterschiedlichen Flanschstärken sowie im Niedrigtemperaturbereich.

Anwendung: Dieses Produkt ist ideal für hohe Schubbelastungen und verfügt über eine Schraubenkopfaufnahme zur Verdrehsicherung des Schraubenkopfes beim Festziehen. Es ist auch bei Langlöchern verwendbar und eignet sich für Flansche bis 10°, was es ideal für Schienenprofile macht.

Bauaufsichtlich zugelassen: Der Lindapter AF16 mittel fvz verfügt über Zulassungen wie ETA, CE-Kennzeichnung und TÜV, was seine Qualität und Sicherheit unterstreicht.

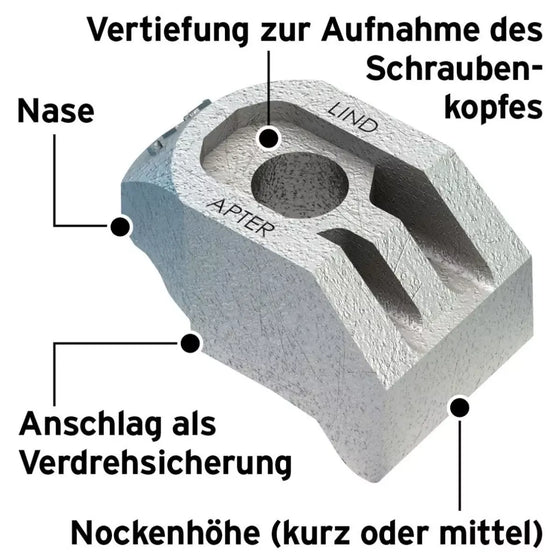

Eigenschaften: Der Anschlag dient als Verdrehsicherung am Trägerflansch. In Kombination mit dem Einlegeteil AFW wird eine glatte Auflagefläche für Mutter oder Schraubenkopf geschaffen, was auch für Verbindungen nach DIN EN 14399 geeignet ist.

Montageanweisung: Für die Montage sollten Schrauben der Festigkeitsklassen 8.8 und 10.9 verwendet werden.

Vorteile: Der Lindapter AF16 mittel fvz bietet zahlreiche Vorteile, darunter internationale Zulassungen, kein Bohren oder Schweißen, keine Beschädigung des Korrosionsschutzes, Justierbarkeit während der Montage, einfache und kostengünstige Montage sowie keine Notwendigkeit für Spezialwerkzeuge.

Merkmale: Der Lindapter AF16 mittel fvz hat eine Abmessung T von 22 mm, eine Beschichtung von tZn, eine Güte von ST, ist aus feuerverzinktem Stahl gefertigt, hat eine Abmessung Y von 35 mm, eine Nockenhöhe V von 15 mm, eine Abmessung X von 37 mm, eine Abmessung T mit Typ AFW von 27 mm und eine Schraube Z von M 16.

Hinweise: Der Typ AF ist einsetzbar mit Schrauben der Güte 8.8 und 10.9, wobei unterschiedliche Werte zum Tragen kommen (siehe Auswahltabelle).
