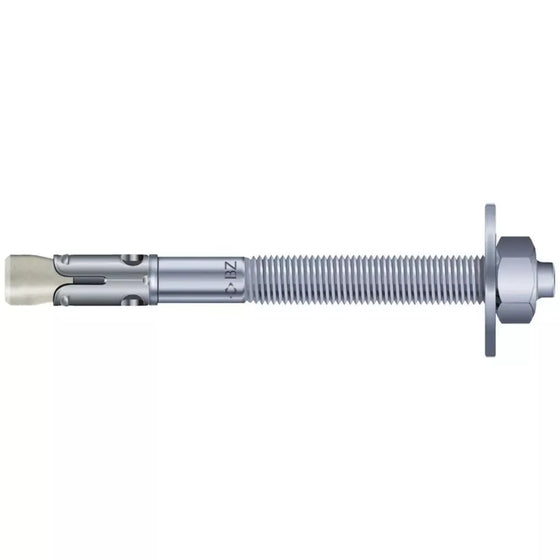

Maximale Leistung und Flexibilität: Der Bolzenanker BZ-UH plus 12-160/255 vz

Vielseitiger Einsatz, einfache Montage und erhöhter Korrosionsschutz

Der Bolzenanker BZ plus mit Europäischer Technischer Bewertung ist aufgrund seiner hohen Leistungsfähigkeit und seiner einfachen und schnellen Montage für eine Vielzahl von Anwendungen geeignet. Die beiden zugelassenen Verankerungstiefen des Bolzenankers BZ plus ermöglichen in Zusammenhang mit dem langen Gewinde einen flexiblen Einsatz, wobei die reduzierte Verankerungstiefe Zeit beim Bohren spart und den Montageaufwand reduziert. Der diffusionsverzinkte Bolzenanker BZ plus sh mit einer Schichtdicke von mehr als 40 µm bietet einen erhöhten Korrosionsschutz.

Anwendung: Verankerung mittelschwerer bis schwerer Lasten im gerissenen und ungerissenen Beton: Stützen, Stahlträger, Geländerbefestigungen, Kabeltrassen, Rohrtrassen, Holzkonstruktionen, Konsolen.Befestigungen in Erdbebengebieten u.ä.

Bauaufsichtlich zugelassen: Europäisch Technische Zulassung, Option 1, gerissener Beton, Zul.-Nr.ETA-99/0010 8 bis 24 für Stahl galvanisch verzinkt.

Montageanweisung: Montage nur mit Drehmomentschlüssel zugelassen.

Vorteile: Zugelassen für die Verwendung

• im gerissenen und ungerissenen Beton (Option 1)
• Zugelassen für die Verwendung unter seismischen Einwirkungen der Kategorie C1 und C2 (M8 bis M20, maximale Ankerlänge 210 mm)
• Zugelassen für die Verwendung unter Brandeinwirkung (R30- R120)
• Geeignet für die Verwendung in druckfestem Naturstein (ohne Zulassung)
• Zwei Verankerungstiefen für mehr Flexibilität (M8 bis M16, maximale Ankerlänge 210 mm)
• Montage mit reduzierter Verankerungstiefe spart Bohraufwand und Zeit beim Setzvorgang
• Montage mit Standardverankerungstiefe bietet höchste, zulässige Lasten
• Besonders wirtschaftlich: Die kurzen s-Versionen in den Dimensionen M8 bis M16
• Geeignet für Vor-, Durchsteck- und auch Abstandsmontage
• Geeignet für die Installation von Sprinkler-Systemen nach den Anforderungen des VdS
• FM-Zulassung für die Installation von Sprinkler Systemen (M10 bis M16)
• Schockzulassung des Bundesamtes für Bevölkerungsschutz, Schweiz

Merkmale

• Beschichtung: vz
• Güte: ST
• Gewinde (d x L): M 12 x 80 mm
• Typ: BZ-UH plus
• Material: Stahl galvanisch verzinkt
• Nutzlänge tfix,min-tfix,max: - / 160 mm
• Scheibendurchmesser x Dicke: 44 x 4 mm
• Min. Bohrlochtiefe bei Durchsteckmontage h2: 90
• Bohrernenndurchmesser d0: 12
• Kraftangriff: SW 19
• Dübellänge: 255

Hinweise: (Scheibe gemäß Holzbaunorm DIN 1052)
