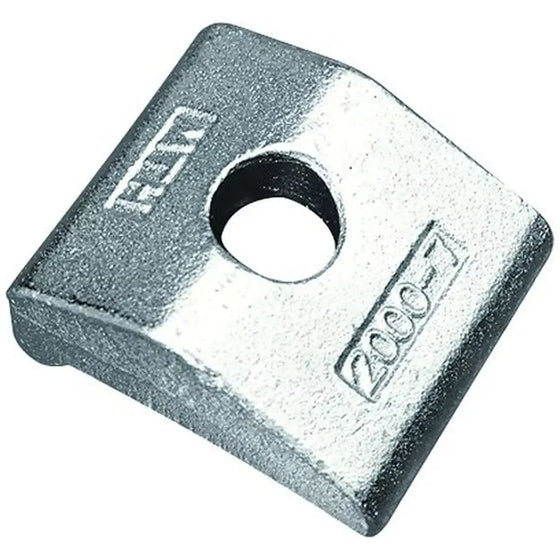

Verstärken Sie Ihre Konstruktionen mit der MTH Klemmplatte Nova Grip M10 fvz

Optimale Verbindung von Trägern im Stahl-, Kran-, Hoch- und Tiefbau

Die MTH Klemmplatte Nova Grip M10 fvz ist ein unverzichtbares Werkzeug für alle, die auf der Suche nach einer zuverlässigen und robusten Verbindungslösung für ihre Konstruktionen sind. Sie ist ideal für den Einsatz in verschiedenen Bereichen wie Stahl-, Kran-, Hoch- und Tiefbau sowie für die Befestigung von Photovoltaik-Modulen bei Solar-Freilandanlagen.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Trägern im Kreuzverbund.

Bauaufsichtlich zugelassen: Die MTH Klemmplatte Nova Grip M10 fvz verfügt über die DIBt Zulassung Z-14.4-493.

Eigenschaften: Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch sowie feuerverzinkt.

Merkmale: Die Klemmplatte hat eine Beschichtung aus tZn, eine Güte von ST und ist aus feuerverzinktem Stahl gefertigt. Sie hat eine Breite von 32, einen Schraubendurchmesser von M10 und einen Lochdurchmesser von 11. Der Klemmhöhenbereich liegt zwischen -6 und 10, die Nasenlänge beträgt 13 und der Abstand vom Klemmenende bis zum Anfang der Bohrung beträgt 16. Die Länge beträgt 36 und die Höhe 20.

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
