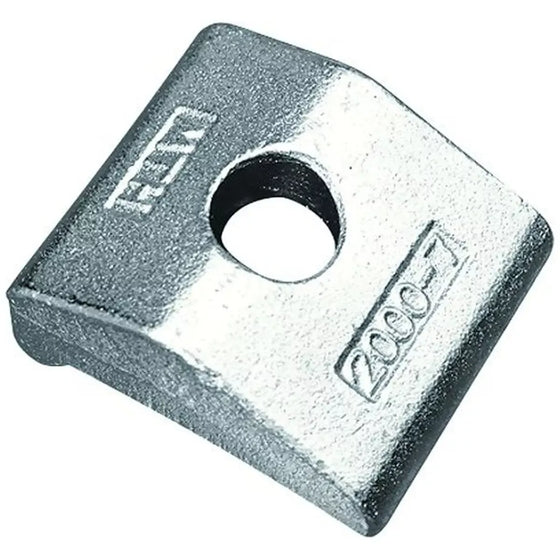

Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M10 vz

Verbinden Sie Doppel T-Träger effizient und sicher mit der MTH Klemmplatte Nova Grip M10 vz

Die MTH Klemmplatte Nova Grip M10 vz ist ein unverzichtbares Werkzeug für den Stahl-, Kran-, Hoch- und Tiefbau. Sie ermöglicht die Verbindung von Doppel T-Trägern im Kreuzverbund und ist auch zur Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen geeignet. Mit der DIBt Zulassung Z-14.4-493 erfüllt sie alle bauaufsichtlichen Anforderungen.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Trägern im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie ist auch zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen geeignet.

Bauaufsichtlich zugelassen: Die MTH Klemmplatte Nova Grip M10 vz verfügt über die DIBt Zulassung Z-14.4-493 und ist somit für Verbindungen sich kreuzender Träger, übereinanderliegender Träger mit gleichen Flanschbreiten sowie von Trägern mit an Unterkonstruktionen befestigten Grund- und Kopfplatten zugelassen.

Eigenschaften: Die MTH Klemmplatte Nova Grip M10 vz besteht aus Vergütungsstahl 45+N, ist im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur und sie ist jederzeit wieder leicht demontierbar. Die Montage erfolgt zeitsparend ohne Bohr- und Schweißarbeiten.

• Beschichtung: vz
• Güte: ST
• Material: Stahl galvanisch verzinkt
• Breite b1: 32
• Schraubendurchmesser: M 10
• Lochdurchmesser d1: 11
• Klemmhöhenbereich G: -6 bis 10
• Nasenlänge e1: 13
• Abstand Klemmenende - Anfang Bohrung c1: 16
• Länge l1: 36
• Höhe h1: 20

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
