Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M12 fvz

Ein unverzichtbares Werkzeug für den Stahl-, Kran-, Hoch- und Tiefbau sowie für Solar Freilandanlagen

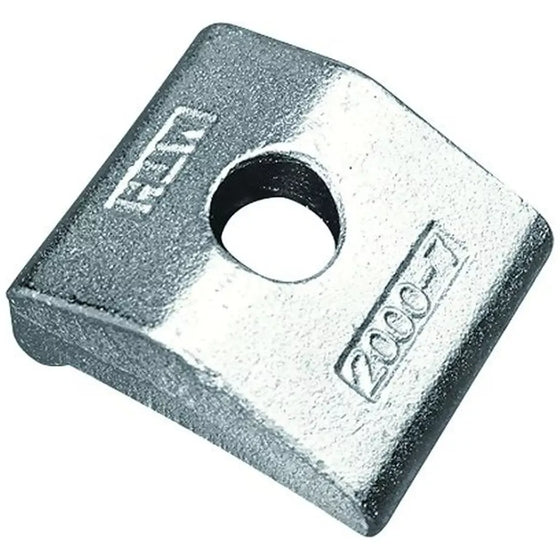

Die MTH Klemmplatte Nova Grip M12 fvz ist ein hochwertiges Produkt, das speziell für die Verbindung von Doppel T-Trägern im Kreuzverbund entwickelt wurde. Sie ist ideal für den Einsatz im Stahl-, Kran-, Hoch- und Tiefbau sowie zur Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Trägern im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie ist auch ideal zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen.

Bauaufsichtlich zugelassen: Die MTH Klemmplatte Nova Grip M12 fvz verfügt über die DIBt Zulassung Z-14.4-493. Sie ist für Verbindungen sich kreuzender Träger (80 100°), übereinanderliegender Träger mit gleichen Flanschbreiten sowie von Trägern mit an Unterkonstruktionen befestigten Grund- und Kopfplatten zugelassen.

Eigenschaften: Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur. Sie ist jederzeit leicht demontierbar und ermöglicht eine zeitsparende Montage ohne Bohr- und Schweißarbeiten.

• Beschichtung: tZn
• Güte: ST
• Material: feuerverzinkter Stahl
• Breite b1: 38
• Schraubendurchmesser: M 12
• Lochdurchmesser d1: 13
• Klemmhöhenbereich G: -6 bis 14
• Nasenlänge e1: 17
• Abstand Klemmenende - Anfang Bohrung c1: 19
• Länge l1: 43
• Höhe h1: 23

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
