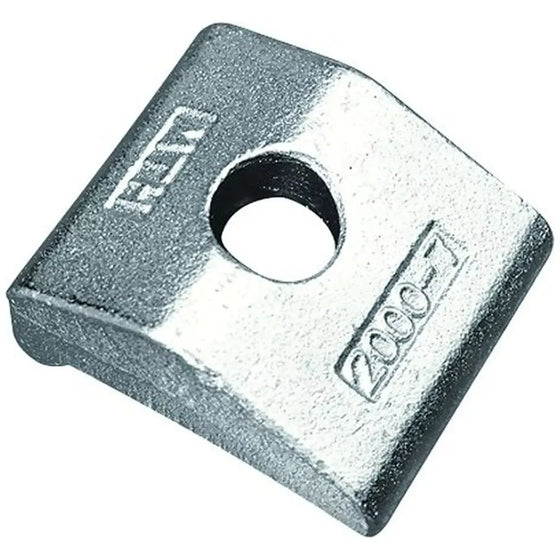

Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M12 LAS vz

Verbinden Sie Doppel T-Träger effizient und sicher mit unserer hochwertigen Klemmplatte

Die MTH Klemmplatte Nova Grip M12 LAS vz ist ein unverzichtbares Werkzeug für den Stahl-, Kran-, Hoch- und Tiefbau. Sie ermöglicht die Verbindung von Doppel T-Trägern im Kreuzverbund und ist auch ideal zur Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen. Mit der DIBt Zulassung Z-14.4-493 erfüllt sie alle bauaufsichtlichen Anforderungen.

Anwendung: Die MTH Nova Grip ist ideal für den Stahl-, Kran-, Hoch- und Tiefbau sowie zur Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen.

Bauaufsichtlich zugelassen: Die Klemmplatte besitzt die DIBt Zulassung Z-14.4-493 und erfüllt somit alle bauaufsichtlichen Anforderungen.

Eigenschaften: Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Sie ist leicht demontierbar und ermöglicht eine zeitsparende Montage ohne Bohr- und Schweißarbeiten.

• Beschichtung: vz
• Güte: ST
• Material: Stahl galvanisch verzinkt
• Breite b1: 38
• Schraubendurchmesser: M 12
• Lochdurchmesser d1: 13
• Klemmhöhenbereich G: 18 bis 23
• Nasenlänge e1: 28
• Abstand Klemmenende - Anfang Bohrung c1: 20
• Länge l1: 55
• Höhe h1: 38

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
