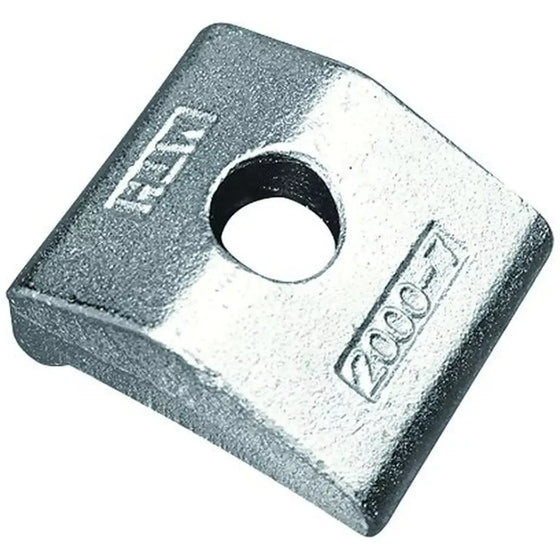

Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M12 vz

Verbinden Sie Doppel T-Träger effizient und sicher mit der MTH Klemmplatte Nova Grip

Die MTH Klemmplatte Nova Grip M12 vz ist ein unverzichtbares Werkzeug für den Stahl-, Kran-, Hoch- und Tiefbau. Sie ermöglicht eine sichere und effiziente Verbindung von Doppel T-Trägern im Kreuzverbund und ist auch für die Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen geeignet. Mit der DIBt Zulassung Z-14.4-493 erfüllt sie alle bauaufsichtlichen Anforderungen.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Träger im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie ist auch zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen geeignet.

Bauaufsichtlich zugelassen: Die MTH Klemmplatte Nova Grip besitzt die DIBt Zulassung Z-14.4-493 und erfüllt somit alle bauaufsichtlichen Anforderungen.

Eigenschaften: Die MTH Klemmplatte Nova Grip ist aus Vergütungsstahl 45+N gefertigt und galvanisch sowie feuerverzinkt. Sie ist leicht demontierbar und ermöglicht eine zeitsparende Montage ohne Bohr- und Schweißarbeiten.

• Beschichtung: vz
• Güte: ST
• Material: Stahl galvanisch verzinkt
• Breite b1: 38
• Schraubendurchmesser: M 12
• Lochdurchmesser d1: 13
• Klemmhöhenbereich G: -6 bis 14
• Nasenlänge e1: 17
• Abstand Klemmenende - Anfang Bohrung c1: 19
• Länge l1: 43
• Höhe h1: 23

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
