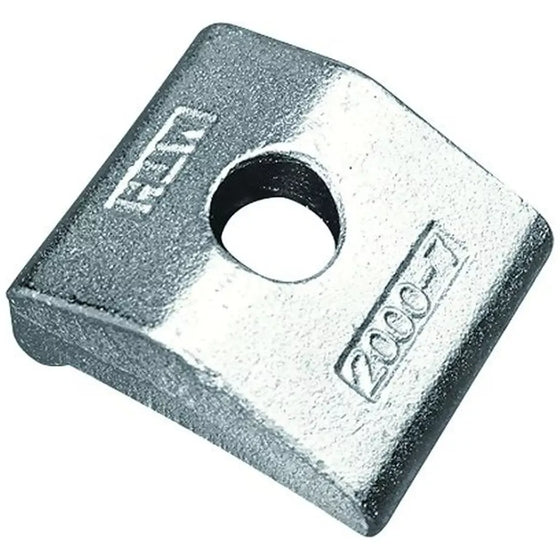

Stärken Sie Ihre Konstruktionen mit der MTH Klemmplatte Nova Grip M16 RF vz

Optimale Verbindung von Trägern im Stahl-, Kran-, Hoch- und Tiefbau sowie bei Solar Freilandanlagen

Die MTH Klemmplatte Nova Grip M16 RF vz ist ein unverzichtbares Hilfsmittel für den sicheren und stabilen Zusammenhalt Ihrer Konstruktionen. Sie ermöglicht den Ausgleich unterschiedlicher Flanschdicken und ist dabei flexibel einsetzbar. Bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm können zwischen den Trägerklemmen und den Verbindungsplatten angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken bereits integriert. Bitte beachten Sie, dass die Trägerklemmen M8 Typ Standard und M12 Typ LAS keine allgemeine bauaufsichtliche Zulassung besitzen.

Anwendung: Die MTH Nova Grip ist ideal zur Verbindung von Doppel T-Träger im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie eignet sich auch hervorragend zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen.

Bauaufsichtlich zugelassen: Die MTH Trägerklemmverbindungen mit MTH Klemmplatten Nova Grip 10 bis 24 sind vom DIBt zugelassen (Z-14.4-493). Sie sind geeignet für Verbindungen sich kreuzender Träger (80 100°), übereinanderliegender Träger mit gleichen Flanschbreiten sowie von Trägern mit an Unterkonstruktionen befestigten Grund- und Kopfplatten.

Eigenschaften: Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur. Sie ist jederzeit leicht demontierbar und ermöglicht eine zeitsparende Montage ohne Bohr- und Schweißarbeiten.

• Beschichtung: vz
• Güte: ST
• Material: Stahl galvanisch verzinkt
• Breite b1: 50
• Schraubendurchmesser: M 16
• Lochdurchmesser d1: 17
• Klemmhöhenbereich G: -6 bis 17
• Nasenlänge e1: 38
• Abstand Klemmenende - Anfang Bohrung c1: 30
• Länge l1: 80
• Höhe h1: 30

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
