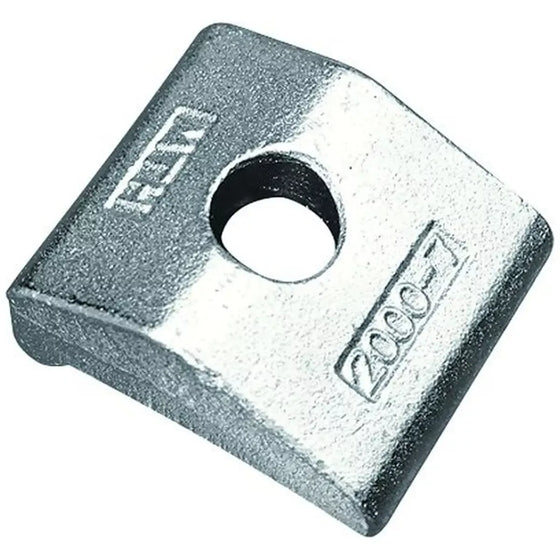

Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M20 vz

Verbinden Sie Doppel T-Träger effizient und sicher mit unserer hochwertigen Klemmplatte

Die MTH Klemmplatte Nova Grip M20 vz ist ein unverzichtbares Werkzeug für alle, die im Stahl-, Kran-, Hoch- und Tiefbau tätig sind. Sie ermöglicht eine sichere und effiziente Verbindung von Doppel T-Trägern im Kreuzverbund und ist auch ideal zur Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Trägern im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie ist auch ideal zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen.

Bauaufsichtlich zugelassen: Die MTH Klemmplatte Nova Grip 10 bis 24 hat die DIBt Zulassung Z-14.4-493 für Verbindungen sich kreuzender Träger (80 100°), übereinanderliegender Träger mit gleichen Flanschbreiten sowie von Trägern mit an Unterkonstruktionen befestigten Grund- und Kopfplatten.

Eigenschaften: Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur. Sie ist jederzeit leicht demontierbar und ermöglicht eine zeitsparende Montage ohne Bohr- und Schweißarbeiten.

• Beschichtung: vz
• Güte: ST
• Material: Stahl galvanisch verzinkt
• Breite b1: 63
• Schraubendurchmesser: M 20
• Lochdurchmesser d1: 21
• Klemmhöhenbereich G: -11 bis 23
• Nasenlänge e1: 25
• Abstand Klemmenende - Anfang Bohrung c1: 31
• Länge l1: 71
• Höhe h1: 38

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
