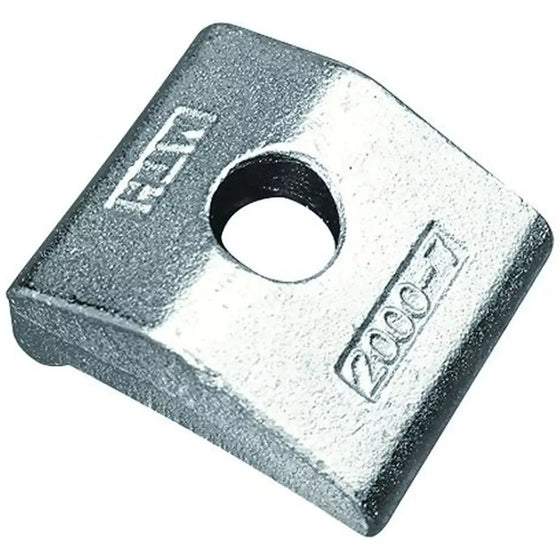

Optimieren Sie Ihre Bauarbeiten mit der MTH Klemmplatte Nova Grip M24 vz

Verbinden Sie Doppel T-Träger effizient und sicher mit der MTH Klemmplatte Nova Grip

Die MTH Klemmplatte Nova Grip M24 vz ist ein unverzichtbares Werkzeug für den Stahl-, Kran-, Hoch- und Tiefbau. Sie ermöglicht eine sichere und effiziente Verbindung von Doppel T-Trägern im Kreuzverbund und ist auch für die Befestigung von Photovoltaik Modulen bei Solar Freilandanlagen geeignet.

Anwendung: Die MTH Nova Grip dient zur Verbindung von Doppel T-Träger im Kreuzverbund im Stahl-, Kran-, Hoch- und Tiefbau. Sie ist auch ideal zur Befestigung der Photovoltaik Module bei Solar Freilandanlagen.

Bauaufsichtlich zugelassen: Die MTH Klemmplatte Nova Grip verfügt über die DIBt Zulassung Z-14.4-493 und ist für Verbindungen sich kreuzender Träger (80 100°), übereinanderliegender Träger mit gleichen Flanschbreiten sowie von Trägern mit an Unterkonstruktionen befestigten Grund- und Kopfplatten zugelassen.

Eigenschaften: Die Klemmplatte ist aus Vergütungsstahl 45+N gefertigt, im Gesenk geschmiedet und galvanisch verzinkt und feuerverzinkt. Ihre optimale Formgestaltung ermöglicht eine problemlose Niveaukorrektur und sie ist jederzeit leicht demontierbar. Die Montage erfolgt zeitsparend ohne Bohr- und Schweißarbeiten.

• Beschichtung: vz
• Güte: ST
• Material: Stahl galvanisch verzinkt
• Breite b1: 76
• Schraubendurchmesser: M 24
• Lochdurchmesser d1: 25
• Klemmhöhenbereich G: -10 bis 23
• Nasenlänge e1: 30
• Abstand Klemmenende - Anfang Bohrung c1: 38
• Länge l1: 86
• Höhe h1: 43

Hinweise: Zum Ausgleich unterschiedlicher Flanschdicken dürfen zwischen den Trägerklemmen und den Verbindungsplatten zusätzlich bis zu drei Distanzscheiben mit einer Gesamtdicke von maximal 15mm angeordnet werden. Beim Typ M12-LAS ist der Höhenausgleich von zwei zusätzlichen Distanzstücken (gegenüber dem Typ Standard) integriert. Trägerklemmen M8 Typ Standard und M12 Typ LAS ohne allgemeine bauaufsichtliche Zulassung.
