Maximale Sicherheit und Effizienz mit der Hochfesten Schraubverbindung von Koelner

Die perfekte Lösung für den Metallbau: SHb, EN 14399-6, Fabrikat Koelner

Unsere hochfeste, planmäßig vorspannbare Schraubverbindung ist die ideale Wahl für den Metallbau. Als Ersatz für DIN 6916 bietet sie ein festgelegtes Verhältnis von Anziehmoment und Vorspannkraft, was eine hohe Anwendungssicherheit gewährleistet. Sie ist bauaufsichtlich zugelassen nach DIN EN-14399-1 und bietet zahlreiche Vorteile:

Anwendung: Die Schraubverbindung eignet sich hervorragend für den Stahl-, Hoch-, Tunnel- und Brückenbau. Sie ist ideal für sicherheitsrelevante Verschraubungen und wird vorrangig in gleitfesten Verbindungen eingesetzt.

Eigenschaften: Die Schraubverbindung zeichnet sich durch Schrauben der Festigkeitsklasse 10.9 (mit großer Schlüsselweite) aus. Bei gleichem Kraftschluss werden weniger Schrauben benötigt oder kleinere HV-Schrauben. Die Bauteile sind gekennzeichnet für eine genaue Rückverfolgung und die komplette Garnitur stammt nur von einem Hersteller.

Montageanweisung: Es gibt zwei wichtige Verfahren zur Erreichung einer definierten Vorspannkraft. Das modifizierte Drehmomentverfahren nach EN 1993-1-8 und das kombinierte Vorspannverfahren nach EN 1090-2. Die Scheibenfase ist zum Schraubenkopf bzw. zur Mutter gerichtet und die Muttern sind mit der Prägung nach Außen. Grundsätzlich muss immer die Mutter gedreht werden, um die Garnitur zu spannen.

• Stahl-, Hoch-, Tunnel- und Brückenbau
• Sicherheitsrelevante Verschraubungen
• Vorrangig in gleitfesten Verbindungen
• Bauaufsichtlich zugelassen nach DIN EN-14399-1
• Festgelegtes Verhältnis von Anziehmoment und Vorspannkraft
• Schrauben der Festigkeitsklasse 10.9
• Weniger Schrauben benötigt oder kleinere HV-Schrauben bei gleichem Kraftschluss
• Kennzeichnung der Bauteile für genaue Rückverfolgung
• Komplette Garnitur nur von einem Hersteller
• Zwei wichtige Verfahren zur Erreichung einer definierten Vorspannkraft

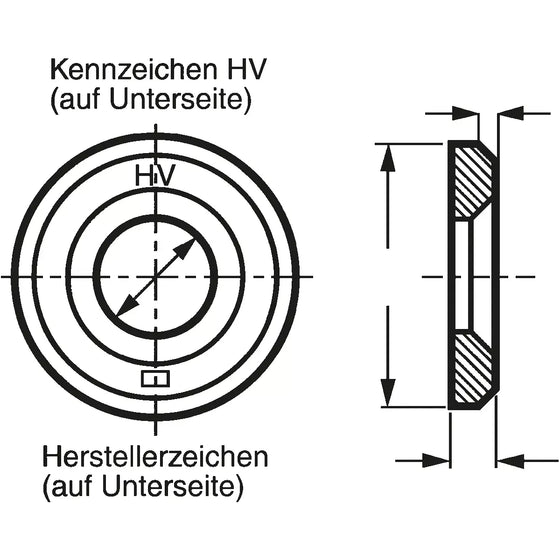

• Scheibenfase zum Schraubenkopf bzw. zur Mutter
• Muttern mit der Prägung nach Außen
• Grundsätzlich muss immer die Mutter gedreht werden, um die Garnitur zu spannen
